5.1 Préambule
Le but de ce chapitre et des exercices en annexe, est de mettre en avant une des finalités de LINA : la présentation des données collectées sous forme de rapport visuel.

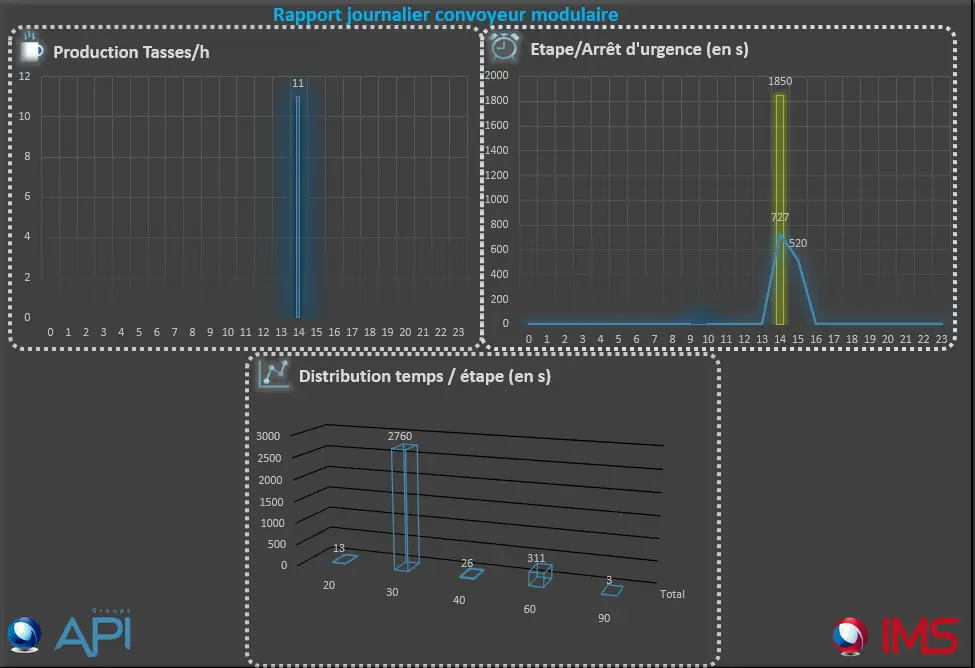

Figure 145 : Exemple rapport Excel
Dans cette formation nous allons créer différentes méthodes pour synthétiser les données à J-1 :
- Un tableau d’analyse ;
- La création d’un graphique sous Excel et sa génération automatique et quotidienne ;
- Un tableau croisé dynamique ;
- L’utilisation des segments pour filtrer les données en instantanées.
Pour la réalisation de ce chapitre, il faut avoir des données collectées pour un retour concret des exercices. En exemple, voici quelques fonctions de base à déclarer dans LINA avant la collecte réalisée avec le convoyeur modulaire :
Nous analyserons les données de deux événements : Voir le chapitre 4.11 Création d’un évènement.

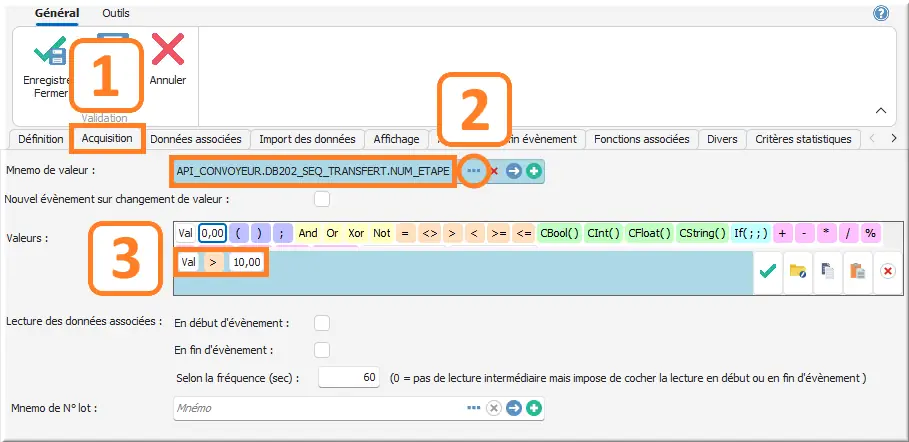

Figure 146 : Paramétrer Nouvelle étape
- Dans l'onglet Acquisition ;
- Mnemo de valeur : API_CONVOYEUR.DB202.SEQ.TRANSFERT.NUM.ETAPE ;
- Valeurs : Val > 10,00
Génération d’un évènement Nouvelle étape pour chaque changement d’étape de séquence automate supérieure à 10 = attente du départ de séquence.
Génération d’un second évènement ARU lorsque l’Arrêt d’Urgence est enclenché :

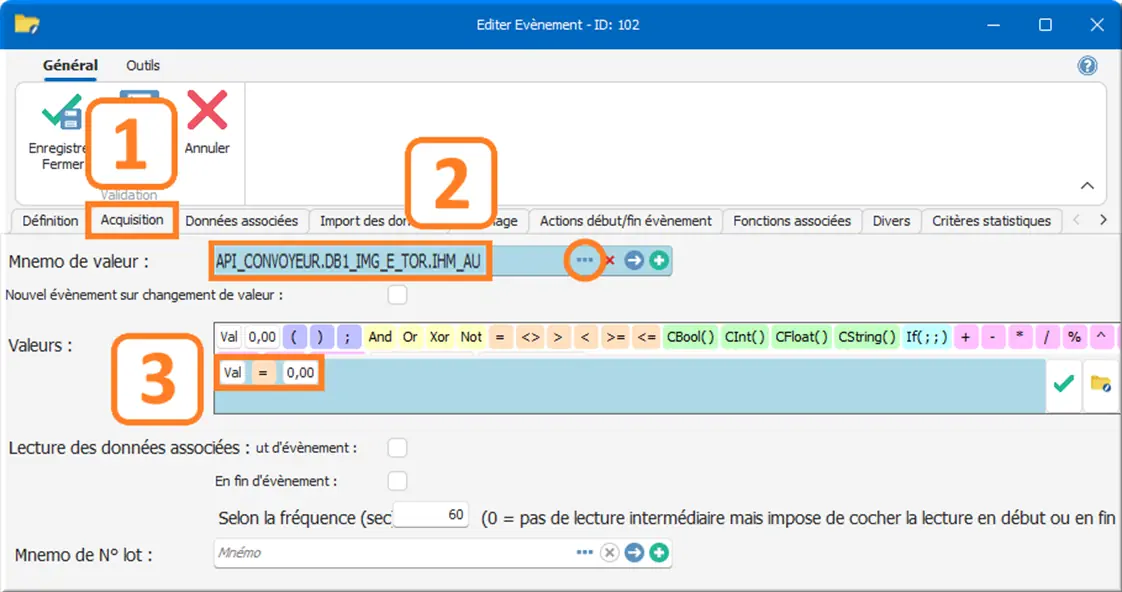

Figure 147 : Paramétrage ARU
Déclaration du compteur API_CONVOYEUR.DB202_SEQ_TRANSFERT.INT_01 :

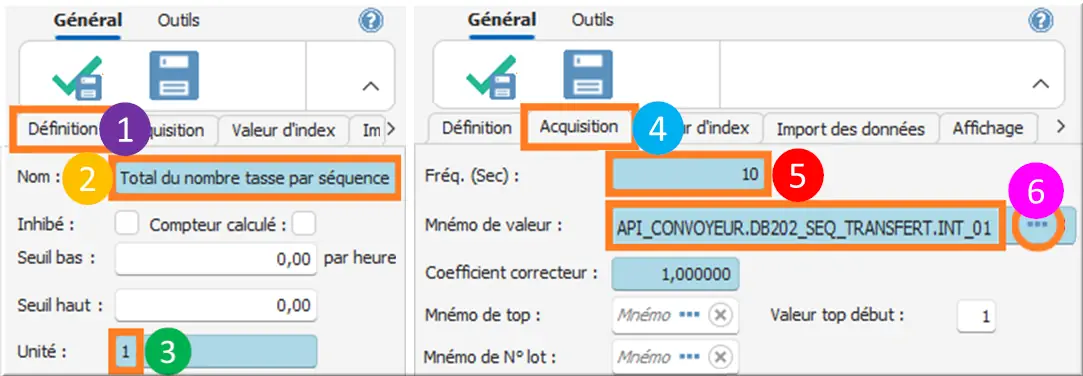

Figure 148 : Prm compteur Tasse par séq
- Clic onglet Définition ;
- Nom : Total du nombre tasse par séquence. ⚠ Attention " de " et "s" sont manquants ;
- Unité : 1 ;
- Clic onglet Acquisition ;
- Fréq. : 10 secondes ;
- Mnemo de valeur : API_CONVOYEUR.DB202_SEQ_TRANSFERT.INT_01.
Voir le chapitre 4.10 Création d’un compteur.
Déclaration du compteur API_CONVOYEUR.DB202_SEQ_TRANSFERT.INT_2 :

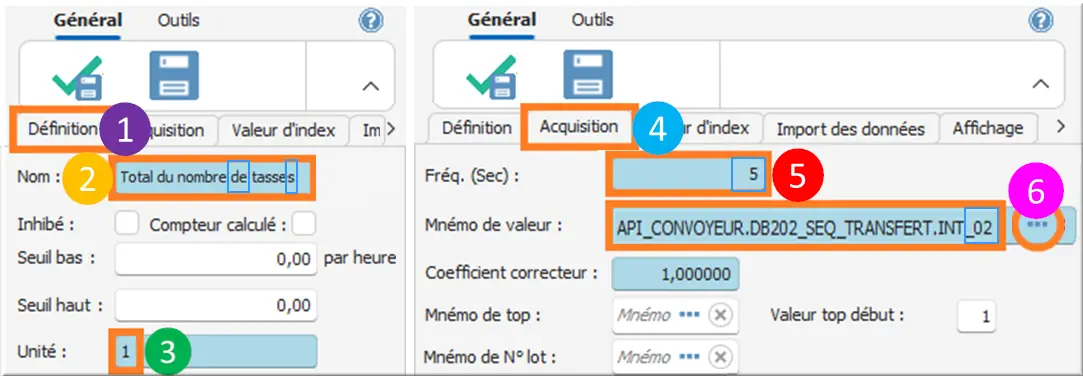

Figure 149 : Paramétrage compteur Total tasse
- Clic onglet Définition ;
- Nom : Total du nombre de tasses. ⚠ Attention "
par séquence" est supprimé ; - Unité : 1 ;
- Clic onglet Acquisition ;
- Fréq. : 5 secondes ;
- Mnemo de valeur : API_CONVOYEUR.DB202_SEQ_TRANSFERT.INT_02.
